DVP-PM系列

脉冲型运动控制器
泛用运动控制。

特色说明：

DVP10PM00M
2/3/4/5/6轴直线插补运动控制
高精度PWM 200kHz输出，分辨率达0.3%
8组高速捕捉 (修标、测频)、比较输出、对标遮没 (制袋应用）功能
▲ 24点I/O主机，最大扩展I/O至256点
▲ 程序容量：64k steps / 数据寄存器：10k words
▲ 优异的PLC处理速度，LD：0.1375μs，MOV：2.1μs
▲ 内建RS-232与RS-485通讯端口，兼容标准MODBUS ASCII/RTU通讯协议

运动控制功能
▲ 高速脉冲输出：内建6组A/B相脉冲输出
▲ 内建6组高速计数器及硬件数字滤波器供计数应用
▲ 单轴运动控制功能 (1段速、2段速、手摇轮输入)
▲ 电子齿轮功能

专业运动控制

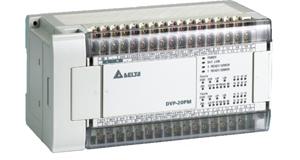

DVP20PM00D/M
兼容G-code/ M-code，3轴直线/圆弧/ 螺旋插补运动控制
支持电子凸轮功能 (2048点) 及飞剪、追剪应用，是运动控制主机，也是扩展模块
▲ 16点I/O 主机，最大扩展I/O 至512点
▲ 程序容量：64k steps / 数据寄存器：10k words
▲ 内建RS-232与RS-485通讯端口，兼容标准MODBUS ASCII/RTU通讯协议

运动控制功能
▲ 内建A/B相差动讯号输出：2组 (DVP20PM00D) / 3组 (DVP20PM00M)，最高差动输出频率500kHz
▲ 支持手摇轮直接输入
▲ 单轴运动控制功能 (1段速、2段速、手摇轮输入)
▲ 电子齿轮功能

行业应用：

三轴伺服定位控制、雕刻机、高速绕线机、半导体设备黏晶机
